МИКРОРЕАКТОР С НЕПОДВИЖНЫМ СЛОЕМ

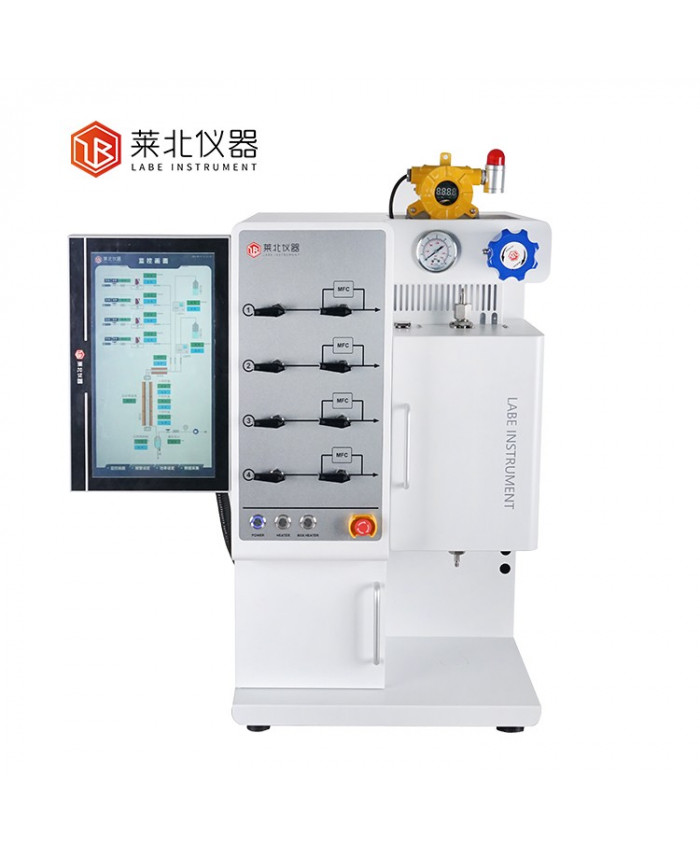

Настольная фотокаталитическая крекинговая реакторная система с псевдоожиженным слоем состоит из реакторной системы, системы подачи газа, системы подачи жидкости, системы предварительного нагрева, системы разделения и сбора продуктов реакции, системы анализа и системы управления. Реакционная трубка оснащена окнами высокого давления для подачи света в катализатор. Трубчатый реактор: на внутренней стенке трубки расположена кварцевая стеклянная трубка. В верхней части реакционной трубки установлено круглое окно высокого давления. Оснащено встроенным термоэлементом и термопарой для измерения температуры внутри реактора. Реакционная трубка имеет уплотнительную конструкцию для облегчения разборки и очистки. Раздельная нагревательная печь: нагревательная печь имеет трехсекционную систему регулирования температуры с внешними подключаемыми термопарами для измерения температуры стенок печи. Температура стенок связана с управлением нагревом, что позволяет переключаться между автоматическим и ручным режимами. Раздельная конструкция с предохранительной защелкой для легкого открытия и закрытия. Предохранительный клапан: значение давления можно установить, и сброс давления произойдет при превышении заданного диапазона. Манометр и датчик давления. Обнаружение данных о давлении в зонах предварительного нагрева и трубопровода в режиме реального времени. Ремень обогрева. Температуру можно регулировать для настройки температуры трубопровода. Система управления. Оснащена промышленным сенсорным экраном и интерфейсом технологического процесса. Поддерживает настройку и отображение температуры для предварительного нагрева, поддержания постоянной температуры и сохранения тепла в нагревательной печи. Отображение температуры и давления внутри реактора. Поддерживает настройку и отображение температуры для печи предварительного нагрева и обогрева трубопровода. Расходомеры газа поддерживают регулировку расхода, отображение и запись суммарного расхода. Жидкостные дозирующие насосы поддерживают регулировку расхода, отображение данных и управление переключателями. Все данные измерений могут быть собраны и экспортированы в файлы Excel. Система управления и система сигнализации работают независимо для обеспечения требований безопасности эксперимента. Поддерживает настройку параметров температуры и давления; мощность нагрева будет отключена при возникновении аварийных ситуаций. Конфигурация оборудования включает датчики и блоки управления, с низким обратным перемешиванием в процессе реакции. Оборудование может адаптироваться к условиям реакции с последовательными побочными реакциями и поддерживать стабильные результаты эксперимента. Износ катализатора во время работы низкий. Реактор, конденсатор и блоки разделения под давлением имеют конструктивные особенности и обработку поверхности, соответствующие различным условиям эксперимента. В трубопроводных клапанах и компонентах обнаружения используются стандартные компоненты. Общая конструкция выполнена из нержавеющей стали с рациональной компоновкой. Используется программируемое управление и сенсорный экран. Температура, расход, давление и другие параметры собираются и отображаются в режиме реального времени. Давление реакции может регулироваться в ручном или автоматическом режимах. Модульная конструкция для ежедневной эксплуатации и технического обслуживания. Все оборудование выполнено на салазках, что удобно для транспортировки и размещения. Может использоваться в обычных лабораторных условиях. Предоставляется множество вариантов конфигурации, включая теплообменные компоненты, модули сбора данных, пробоотборные клапаны, подающее оборудование и измерительные приборы. Параметр | Объем загрузки катализатора | 0,5 – 200 мл | Расчетное давление системы | Атмосферное давление – 30 МПа | Расчетная температура системы | Комнатная температура – ​​1000 °C | Материал реактора | Нержавеющая сталь 316L, Hastelloy, Monel | Интерфейс газа | 2 – 5 каналов | Интерфейс жидкости | 1 – 3 канала | Режим управления газом | MFC | Режим управления жидкостью | Насос дозирования жидкости высокого давления | Габариты мини-реактора | Размеры реактора с открытой рамой: 550 × 650 × 820 мм | Изготовление на заказ в соответствии с требованиями
